產品概述

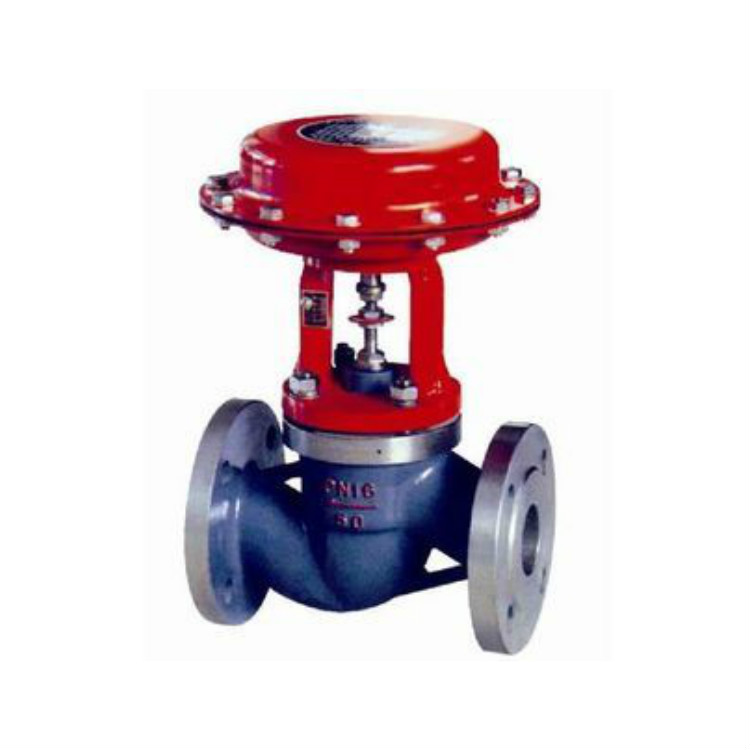

ZMQ、ZSQ型氣動薄膜(活塞)切斷閥采用頂導向結構，配用多彈簧執行機構。 具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質 流向，達到對壓力、流量、液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和運程控制系統中。本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、 16、40、46四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或VI級。流量特性為快開。
結構特點
- 切斷閥采用多彈簧執行機構與調節機構用三根立相連，整個高度可減小約30%，重量可減輕約30%。
- 閥體按流體力學原理設計成等截面低流阻流道，額定流量系統數增大30%。
- 閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為質材料制作，關閉進密封性能優良。
- 平衡型閥內件，提高了切斷閥的許用壓差。
- 波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。
- 活塞式執行機構，操作力大，使用壓差大。
主要性能技術參數
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
額定流量系數kv | 套筒 | | | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 |
單座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 |
三通 |
額定行程(mm) | 8 | 12 | 20 | 25 | 40 | 50 |
允許泄漏量 | 硬密封（L/H） | 套筒5×10-5閥額定容量 單座、三通1.2×10-7×閥的額定容量 |
軟密封（ml/min） | 無 |
介質溫度℃ | -200～+200、-40～+450 |
膜片有效面積（cm2）（薄膜式切斷閥） | 100 | 200 | 400 | 600 | 1000 |
公稱壓力PN(MPa) | 1.6 4.0 6.4 |
允許壓差（MPa） | 單座 | 6.4 | 6.4 | 3.8 | 2.5 | 2.9 | 1.8 | 2.0 | 1.3 | 0.83 | 0.8 | 0.55 | 0.52 |
套筒 | 6.4 |
信號壓力KPa | 200（薄膜片） |
閥體 | Ht200 ZG230-450\ZG1Cr18Ni9Ti |
閥塞套筒 | 1Cr18Ni9Ti Cr18Ni12Mo2Ti |
閥芯、閥座 | 1Cr18Ni9Ti Cr18Ni12Mo2Ti |
填 料 | 聚四乙烯 柔性石墨 |
可配附件 | |
氣動薄膜切斷閥
公稱通徑(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
額定流量系數 | 5 | 8 | 12 | 17 | 29 | 43 | 70 | 110 | 165 | 275 | 440 | 690 |
A(mm) | 194 | 230 | 306 | 394 | 496 |
L(mm) | PN16 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
PN64 | 230 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 |
D(mm) | PN16 | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
PN64 | 105 | 130 | 140 | 155 | 170 | 180 | 205 | 215 | 250 | 295 | 345 | 415 |
H2(mm) | 325 | 346 | 360 | 369 | 477 | 517 | 540 | 742 | 822 | 877 |
產品外形尺寸圖
