美標止回閥概述：
美標止回閥是能自動阻止流體倒流的閥門。止回閥的閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。止回閥一般分為升降式止回閥、旋啟式止回閥等幾種類型。
美標止回閥結構特點：
美標升降式止回閥的結構一般與截止閥相似，其閥瓣沿著通道中心線作升降運動，動作可靠，但流體阻力較大，適用于較小口徑的場合。升降式止回閥可分為直通式和立式兩種。直通式升降式止回閥一般只能安裝在水平管路，而立式升降止回閥一般應安裝在垂直管路。

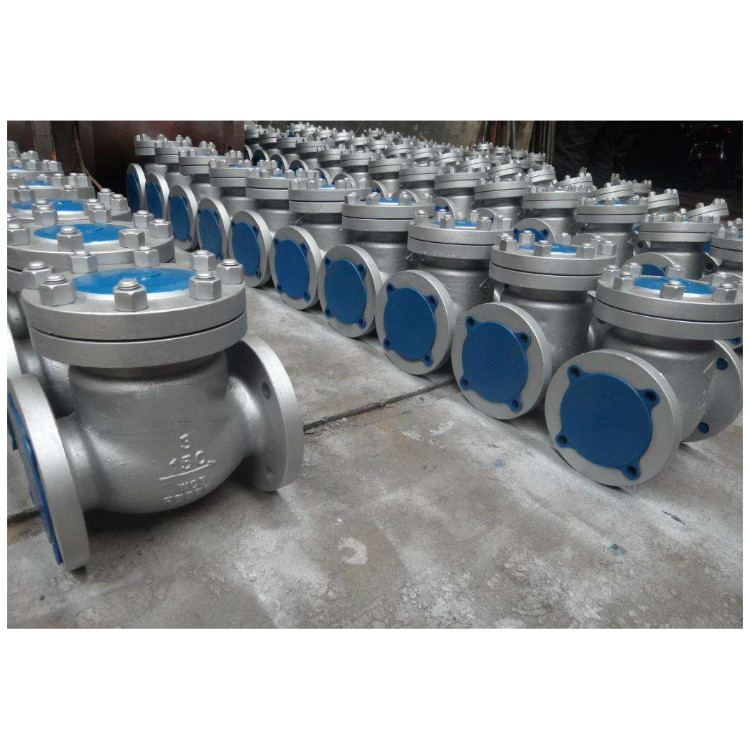

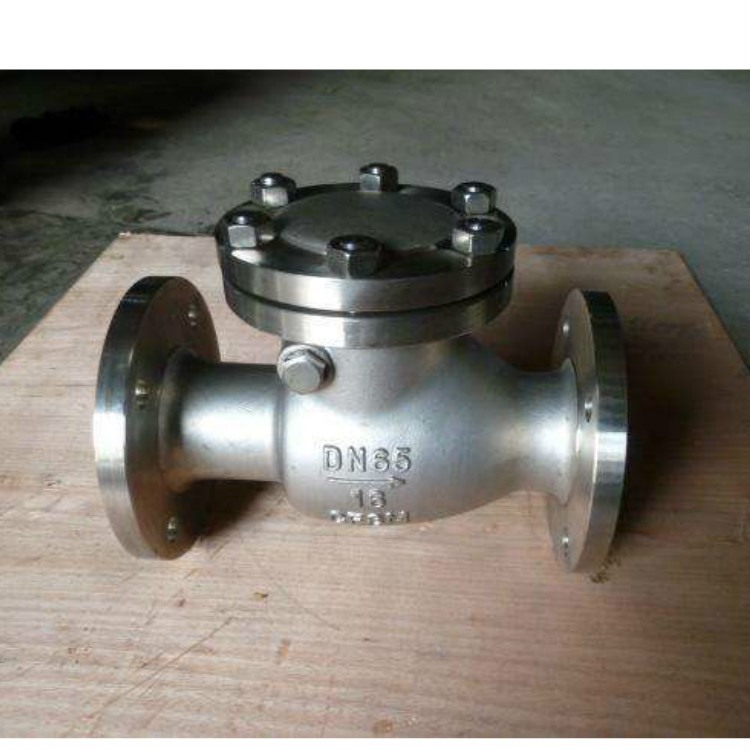

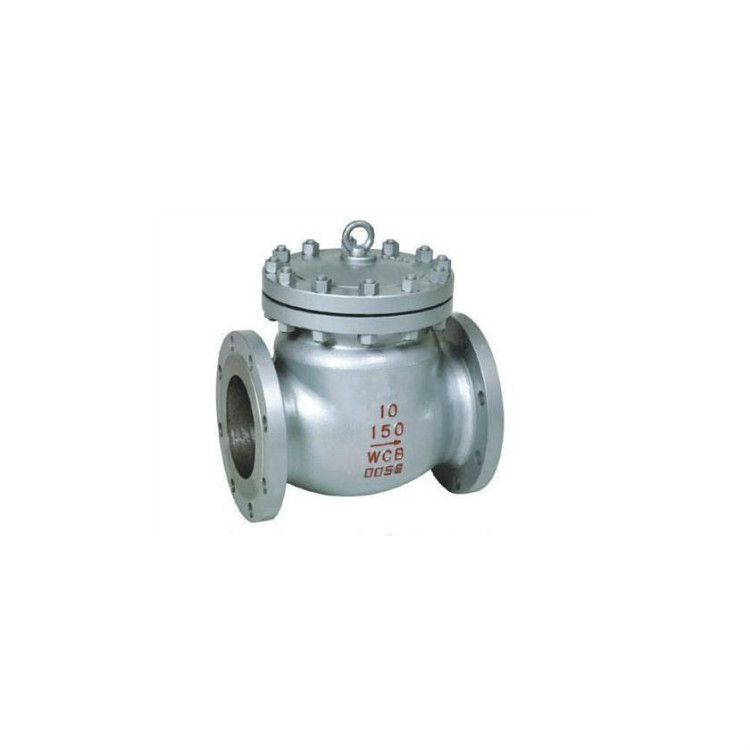

美標旋啟式結構特點：
美標旋啟式止回閥的閥瓣繞轉軸作旋轉運動。其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合。旋啟式止回閥根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種。單瓣旋啟式止回閥一般適用于中等口徑的場合。大口徑管路選用單瓣旋啟式止回閥時，為減少水錘壓力，最好采用能減小水錘壓力的緩閉止回閥。雙瓣旋啟式止回閥適用于大中口徑管路。對夾雙瓣旋啟式止回閥結構小、重量輕，是一種發展較快的止回閥；多瓣旋啟式止回閥適用于大口徑管道路。
美標止回閥特點：
類型 | 設計與制造 | 結構長度 | 法蘭尺寸 | 壓力～溫度 | 試驗～檢驗 |
旋啟式止回閥
升降式止回閥 | ANSIB16.34
BS1868 | ANS1B16.10 | ANS1B16.5a | ANS1B16.34 | AP1598 |
美標止回閥壓力試驗：
公稱壓力 | 強度試驗 | 水密封試驗 | 氣密封試驗 |
MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 |
150 | 3.1 | 450 | 2.2 | 315 | 0.5～0.7 | 60～100 |
300 | 7.8 | 1125 | 5.6 | 815 |
600 | 15.3 | 2225 | 11.2 | 1630 |
900 | 23.1 | 3350 | 16.8 | 2440 |
美標止回閥主要零件材料及性能：
殼體 | ASTMA216WCB | ASTMA351Cf8 |
閥瓣及支架 | WCB | CF8 | CF8M | Monel |
銷軸 | F6a | F304 | F316 | Monel | F304 |
閥瓣表面 | 13Cr | 13Cr | STL | 304 | STL | 316 | STL | Monel | 304 | 304 | STL |
閥座表面 | 13Cr | STL | STL | 304 | STL | 316 | STL | Monel | 304 | STL | STL |
殼體 | ASTMA351CF3 | ADTMA351CF8M | ASTMA351CF8 |
閥瓣及支架 |
銷軸 | F304L | F316L | F316 |
閥瓣表面 | 304L | 304L | STL | 316 | 316 | STL | 316L | 316L | STL |
閥座表面 | 304L | STL | STL | 316 | STL | STL | 316L | STL | STL |
