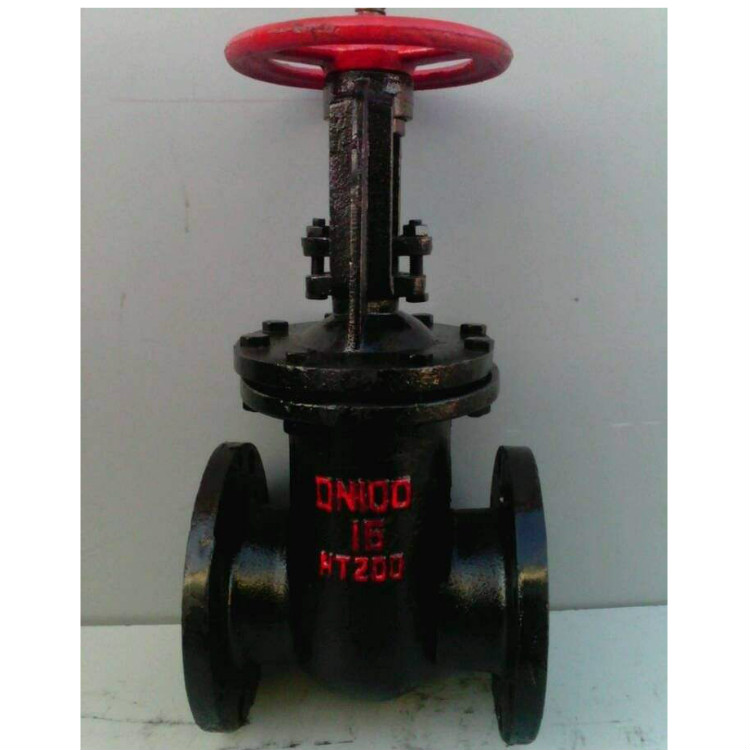

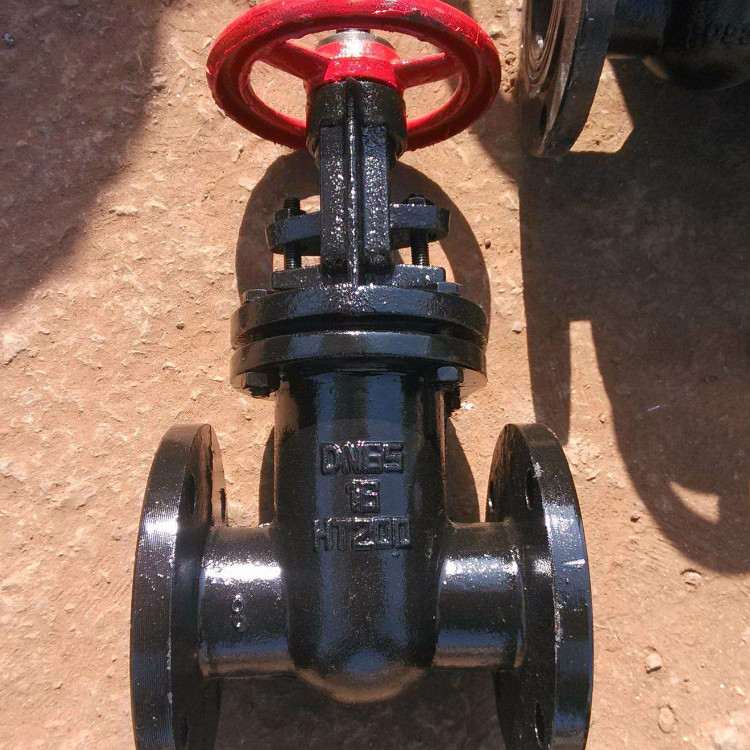

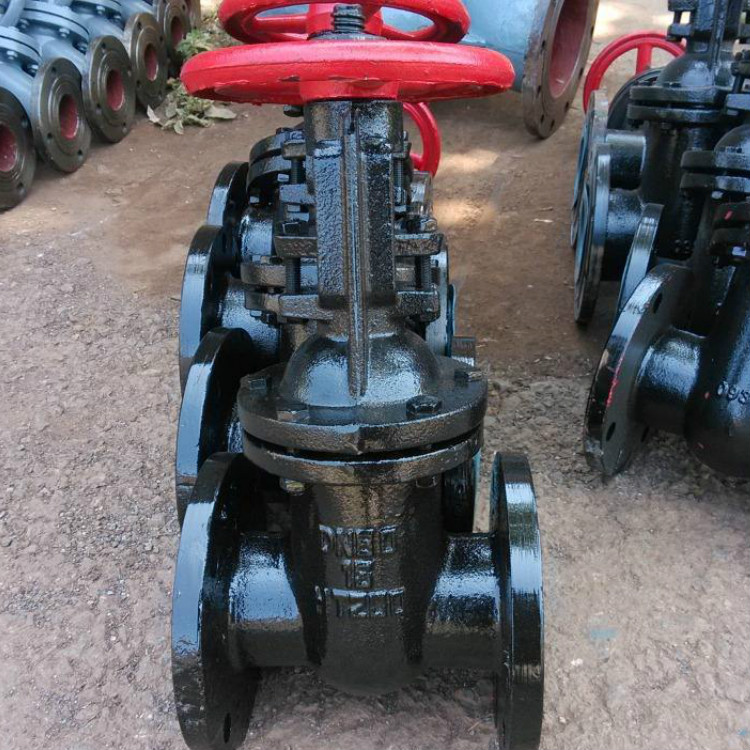

Z41T明桿鑄鐵閘閥產品簡介：
Z41T明桿鑄鐵閘閥廣泛適用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路上作啟閉用。暗桿閘閥，驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭，結構形式可選用楔式，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-2.5Mpa，公稱通徑為DN50-700mm，材質可選用灰鑄鐵、球墨鑄鐵。
Z41T明桿鑄鐵閘閥性能規范：
型 號：Z41T-1.0\1.6
公稱壓力：1.0Mpa-16Mpa
強度試驗（水）：Mpa2.4
密封試驗（水）：Mpa1.8
適用介質：水，蒸汽，油，煤氣，輕紡以及城建等行業。
使用溫度：≤200℃。
Z41T明桿鑄鐵閘閥特點：
Z41T明桿閘閥又叫旋轉桿閘閥 ( 亦叫暗桿楔式閘閥)。閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動 , 而使閘板提升，通常在閥桿的底端有梯形螺紋，通過閥門底端的螺紋以及閥瓣上的導槽，將旋轉運動變為直線運動，也就是將操作轉矩變為操作推力。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上，再倒回 1/2~1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程）來確定。
Z41T明桿鑄鐵閘閥優點：
1.流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
2.啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方 向相垂直。
3.高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。
4.水錘現象不易產生。原因是關閉時間長。
型號 | 公稱壓力MPa | 試驗壓力MPa | 工作溫度 | 使用介質 |
密封 | 強度 |
Z41H-10 | 1.0 | 1.1 | 1.5 | ≤100-200℃ | 水、蒸汽、油 |
Z41W-10 |
Z41T-10 |
Z41T-16 | 1.6 | 1.76 | 2.4 | ≤200℃ | 水、蒸汽、油 |
Z41W-16 |
Z41H-16C |
Z41T-16C |
Z41W-16C |
型號 | 閥體、閥蓋、閘板 | 密封圈 | 閥 桿 | 填 料 |
Z41H-10 | 灰鑄鐵、鑄 鋼 | | 碳鋼、不銹鋼 |
浸油石棉盤根
|
Z41W-10 |
Z41T-10 |
Z41T-16 |
Z41W-16 |
Z41H-16C |
Z41T-16C |
Z41W-16C |
口 徑
DN（mm) | Z41T-10 | Z41T-16（C） |
L | D | H | D0 | L | D | H | D0 |
40 | 165 | 145 | 300 | 160 | 240 | 345 | 200 | 160 |
50 | 180 | 160 | 300 | 180 | 250 | 355 | 240 | 180 |
65 | 195 | 180 | 340 | 180 | 265 | 375 | 240 | 180 |
80 | 210 | 195 | 360 | 200 | 280 | 435 | 280 | 200 |
100 | 230 | 215 | 400 | 200 | 300 | 500 | 320 | 200 |
125 | 255 | 245 | 500 | 240 | 325 | 615 | 360 | 240 |
150 | 280 | 280 | 550 | 240 | 350 | 675 | 360 | 240 |
200 | 330 | 335 | 620 | 320 | 400 | 750 | 400 | 320 |
250 | 380 | 390 | 700 | 320 | 450 | 970 | 450 | 320 |
300 | 420 | 440 | 800 | 400 | 500 | 1145 | 560 | 400 |
350 | 450 | 500 | 950 | 400 | 550 | - | - | 400 |
400 | 480 | 565 | 1050 | 500 | 600 | - | - | 500 |
450 | 510 | 615 | 1175 | 500 | 650 | - | - | 500 |
500 | 540 | 670 | 1410 | 720 | 700 | - | - | 720 |
600 | 600 | 780 | 1550 | 720 | 750 | - | - | 720 |
700 | 660 | 895 | 1800 | 800 | - | - | - | 800 |
800 | 720 | 1010 | 2170 | - | - | - | - | - |
900 | 780 | 1110 | 2300 | - | - | - | - | - |
1000 | 840 | 1220 | 2600 | - | - | - | - | - |
1200 | 960 | 1450 | - | - | - | - | |
